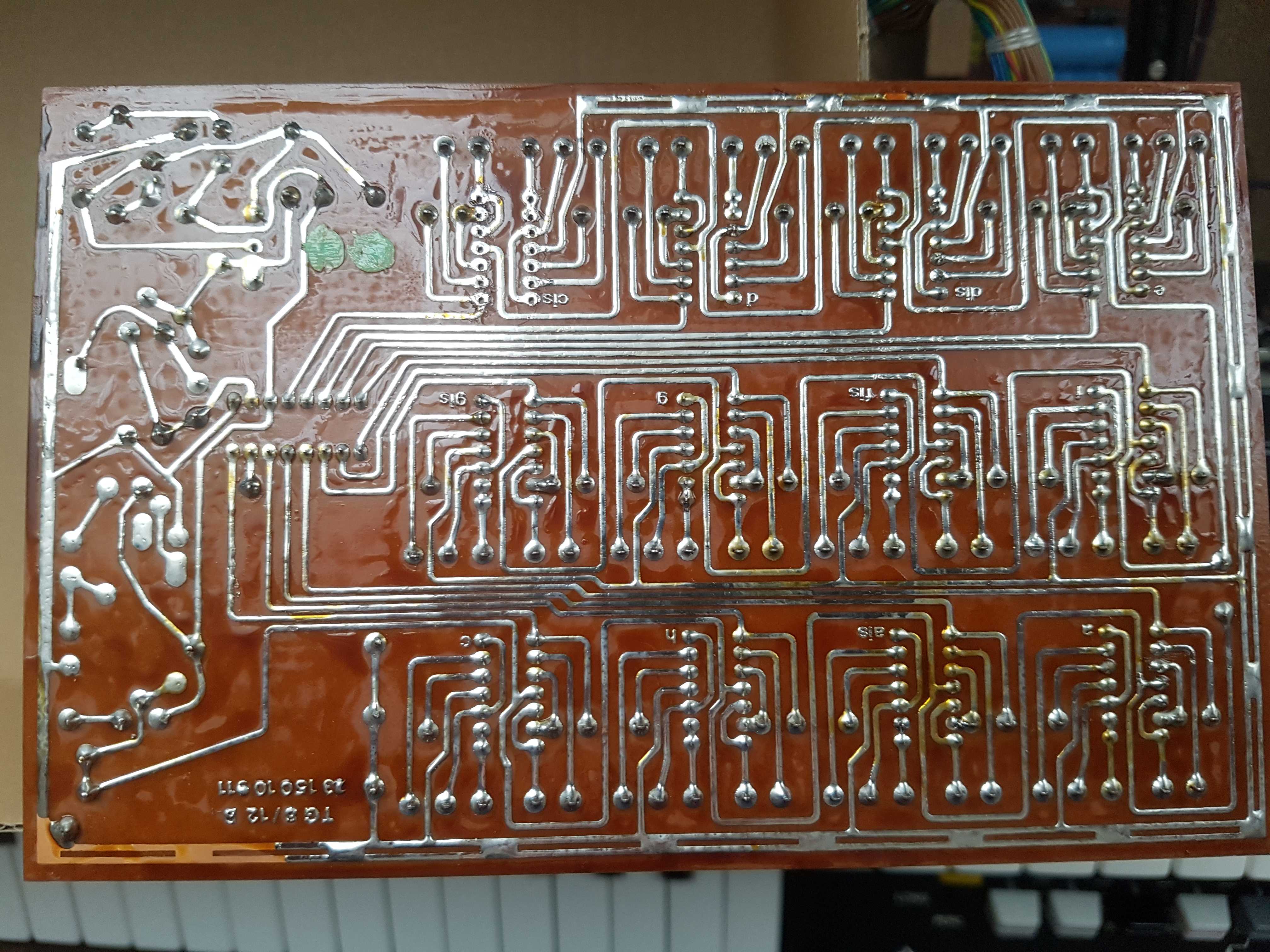

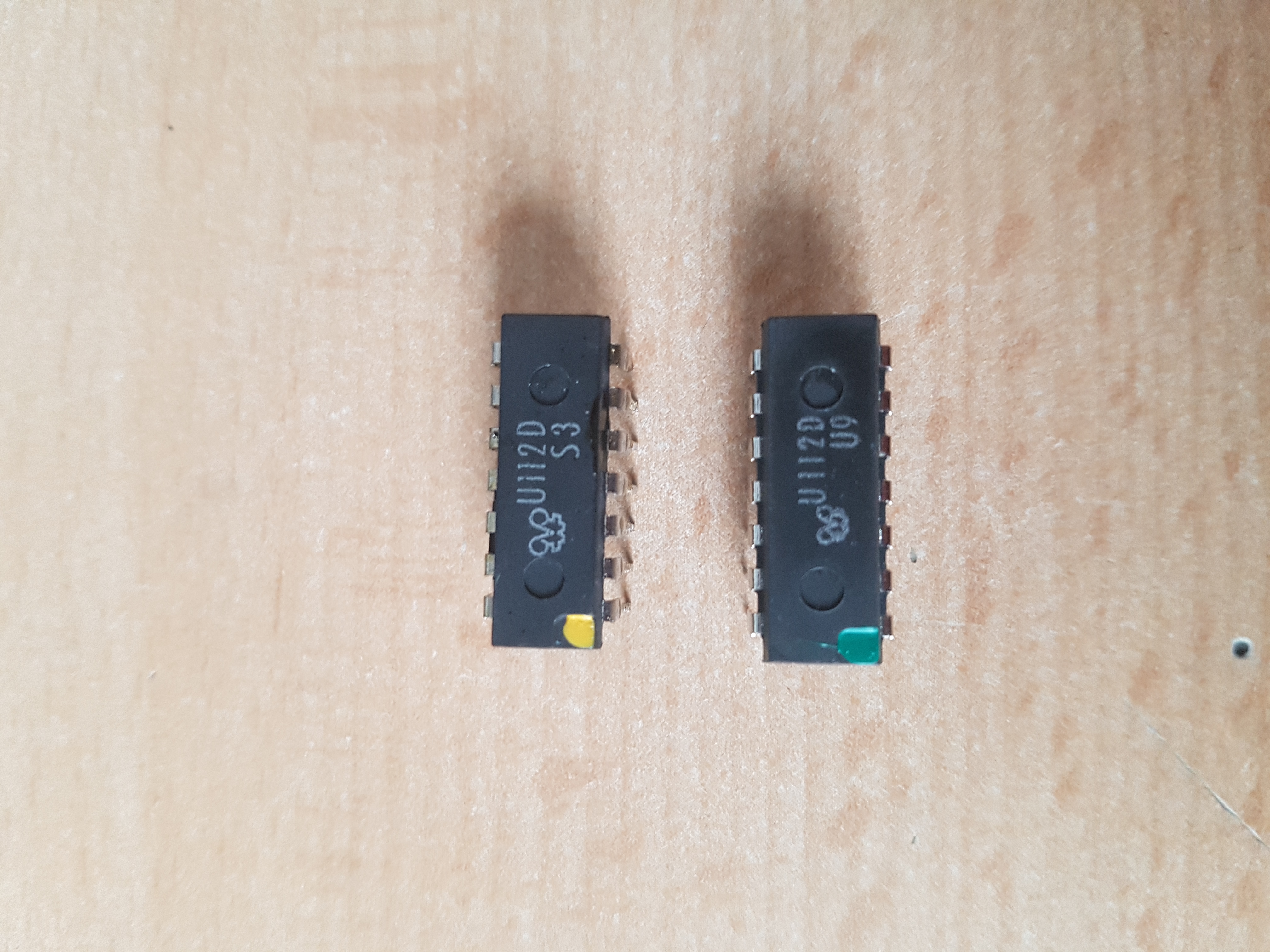

Fehlerbild eins: Ein Ton, in meinem Fall cis, funktionierte auf beiden Manualen in keiner Oktave. Dieser Fehler ließ sich darauf zurückführen, dass kein Signal vom Tongenerator kam. An jeder Taste sollte ein getaktetes Rechtecksignal ankommen, dieses fehlte beim cis. Hier sollte man die Funktionsweise des Tongenerator TG 8/12B kennen: Unterseite des Tongenerators TG 8 / 12 B In der späteren Variante wurde ein IC S50240 verwendet, vorher wurde eine Zusammenschaltung aus MM5555 und MM 5556 verwendet, um die Frequenzen jedes Halbtons der höchsten Oktave zu erzeugen. Dahinter ist für jeden Halbton ein binärer Freqenzteiler U112D eingesetzt, um die Frequenzen des Tons für die tieferen Oktaven zu erzeugen. Hier sollte man nun den Fehler auf einen IC eingrenzen können, bekommt der U112D ein Signal oder nicht? In meinem Fall kam am U112D ein getaktetes Signal an, aber die Frequenzteiler funktionierten nicht. Also habe ich den IC getauscht und somit war das Problem erledigt. Zwei U112D Frequenzteiler Fehlerbild zwei: Eine Taste funktioniert nicht. Hierbei habe ich mir die Signalbilder bei Tastenanschlag der einzelnen Nadeln angesehen, in meinem Fall, erschien bei der zweiten Nadel von unten kein Bild. Daraus konnte ich schließen, dass etwas mit der Verharfung nicht stimmt, ich habe betreffende Lötstellen erneuert und dann funktionierte die Taste wieder.
